発泡コアのカット

Last Update 12-10-2004

・テンプレートの作成

使うもの
1.	翼形データ	http://www.aae.uiuc.edu/m-selig/ads.html から入手翼形に関するリンクがいろいろあって興味深いです。下で紹介してるソフトもここで見つけたものもありますし、コアカットに関するリンクもありました。
2.	ソフト
	フリーソフトたち	AirFoil WingPro Concord	コアカット用、前縁整形用、リブ作成用のテンプレートの作成に http://www.aae.uiuc.edu/m-selig/ads/register/AIRFOIL1.EXE AirFoilでは後退翼のテンプレートが作れないので、後退翼の時にはこっちも使う http://rc.acty-net.ne.jp/ml/rc/material/WingPro/の http://rc.acty-net.ne.jp/ml/rc/material/WingPro/WingPro-Man/wp108a.exe WingProでは1.のイリノイ大学から入手したデータの形式のままでは使えないのでこいつを使って変換 http://www.mh-aerotools.de/の http://www.mh-aerotools.de/airfoils/tools/concord.msi 後退翼でもsin/cos/tanが判っていれば作れます。今はまだ後退翼の主翼を作ったことがないので、今度CLICもどきを作る時に考えます。 (数学忘れてるぅ)
	有償ソフトたち (使わなくてもOK)	CompuFoil	GUIでの翼形の修正から、リブカット、コアカット用のテンプレートの作成まで、翼の作成に関してはこれ１本でカバーしてます。んが、デモ版では翼弦が固定長なので使えません。いいんだけど、ちょっと高いんだよなぁ。 (38ドル)
3.	0.3mmのアルミ板	アルミは熱を吸収するので、航空ベニアの方が良いようです。でも、こっちの方が加工が簡単。一枚切り出しに5分くらいかな。
4.	2x5mmのバルサ棒	0.3mmのアルミ板だけではフニャフニャして使えないので補強用。なんか適当なものでOK。

・.翼形データの入手

http://www.aae.uiuc.edu/m-selig/ads.htmlから翼形データを入手

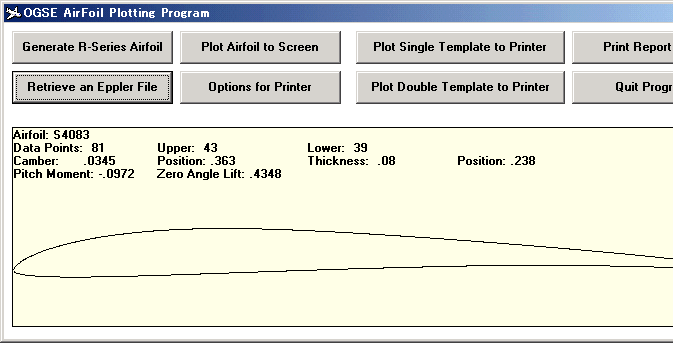

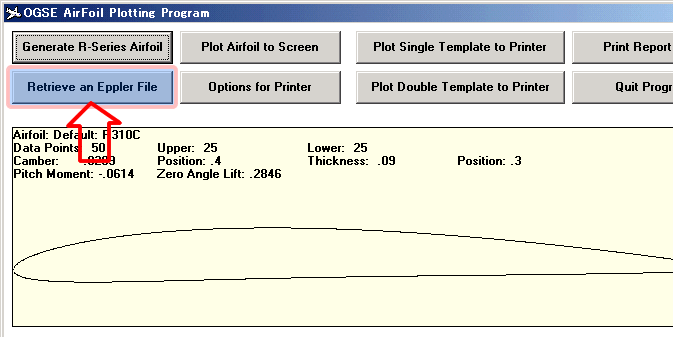

AirFoilで入手した翼形データを開く
パスに日本語のフォルダー名が含まれていると開けないので注意(マイドキュメントとか)

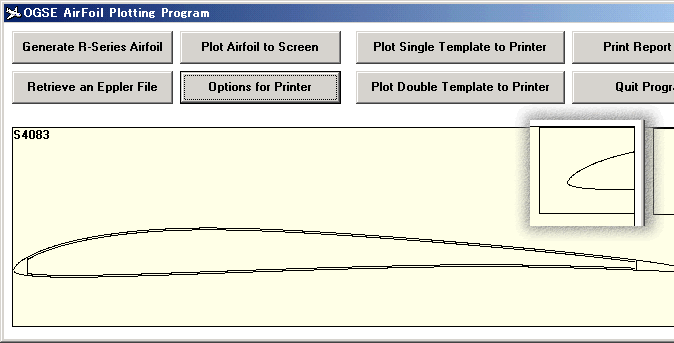

翼形の表示が変わってますね。
S4083の7%のデータを読みこんでます。
各項目は読んで字のごとくですが、、、

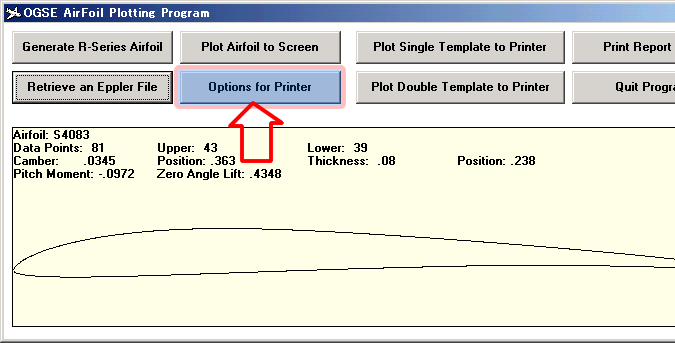

・印刷の設定

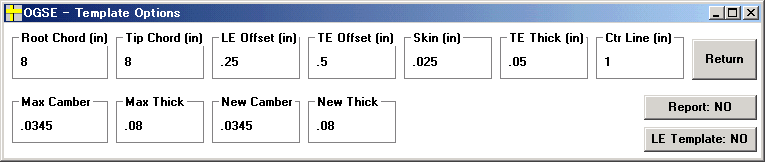

Root Chord : 翼根の翼弦長

Tip Chord : 翼端の翼弦長

LE Offset : 全縁材の幅

TE Offset : 後縁材の幅

Skin : プランク材の厚さ

TE Thick : 後縁材の厚さ

Ctr Line : テンプレートの高さ

Max Camper : キャンパー値(ここでは変えないでしょう(多分)

Max Thick : 翼厚(ここでは変えないでしょう(多分)

New Camper : キャンパーを変更するとき指定

New Thick : 作りたいテンプレートの翼厚

Report : No : 翼形データの印刷の有無

LE Tempate : No : 前縁用のテンプレートの印刷の有無

全部インチ表記なので、変換して入力してやらないといかんです。
それと、小数点以下の桁数が多いとプログラムが落ちます。
私は小数点以下の桁数は4桁くらいで丸めてます。

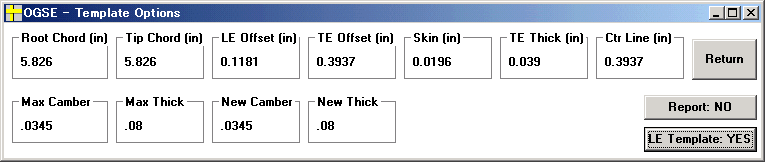

前縁のゲージもついでに印刷するので [ LE Template : YES ] に変更

ブランクは1mmバルサを使う場合、うちの発泡カッターではプランク材の厚さは0.5mm程度を指定すると、ちょうど良いみたいです。
このサンプルでは後縁に1mmを指定してますが、ちょっと厚すぎですね。
0.5mmとかでいいくらいになると思います。

・印刷

[ Plot Single Template to Pinter ]ボタンで

[ Plot Double Template to Printer ]で

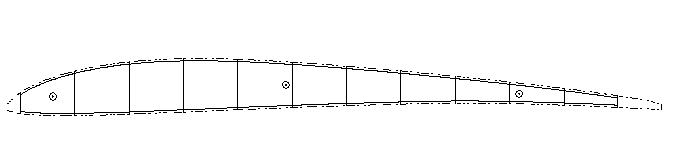

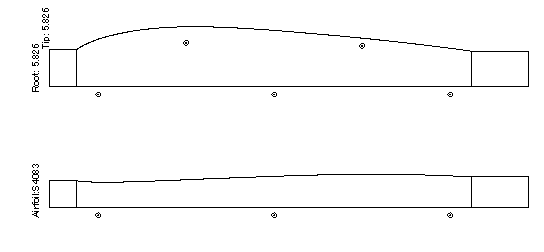

こんなのが出力されます。
前縁のテンプレートは

こんなです。
んー、すばらしい。

続く
